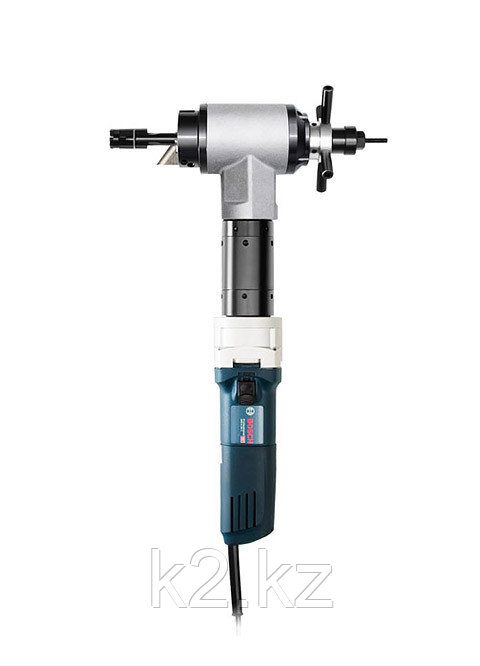

Машина для снятия фаски с труб ТВР-30 с электроприводом Bosch

Благодаря модульной конструкции, фаскосниматели для труб ТВР-30 могут оснащаться взаимозаменяемыми электрическим и пневматическим приводом.

Крепится трубный торцеватель за счет трехкулачкового распорного вала на внутренней части трубы. Благодаря новой, переработанной системе крепления фиксация внутри трубы осуществляется максимально жестко и надежно. На новом держателе (голове) могут быть установлены одновременно до трех резцов, что позволяет выполнять операции по снятию внешней фаски, торцовке и обработке внутренней кромки одновременно. Подача осуществляется вручную, что позволяет обрабатывать кромку плавно и равномерно.

С наступлением эры промышленности 4.0, автоматизация в нашей отрасли становится все выше и выше, в частности повсеместно используется автоматическая сварка. Для автоматической сварки снятие фаски — обязательно: мы рады представить вам модель ТВР-30 как надежное оборудование для снятия внешней фаски на трубах, торцевания и внутренней фаски (калибровки).

На держатель крепится 3 резца

Автоматическая сварка требует подготовки внешнего диаметра труб, торцевания и снятия внутренней фаски. Одновременная обработка тремя резцами гарантирует точность фаски.

Новая система закрепления

Новая система фиксации делает крепление более надежным, снижается процент ошибок.

Новая жесткая конструкция

В машине исключены люфты. Позволяет выполнять гладкую фаску, без вибраций.

Технические характеристики

Модель	ТВР-30 Б	ТВР-30 П	ТВР-30 Э
Привод	Электро Bosch	Пневмо	Электро
Параметры питания	220-240 В 1 ф. 50/60 Гц	900 л/мин, 0,6 Мпа	220-240 В 1 ф. 50/60 Гц
Мощность привода	850 Вт	1 ЛС	1050 Вт
Количество резцов	3	3	3
Внутренний диаметр трубы	16-25 мм	16-25 мм	16-25 мм
Внешний диаметр трубы	33,4 мм	33,4 мм	33,4 мм
Макс. толщина стенок труб	8 мм	8 мм	8 мм
Частота вращения	48 об/мин	66 об/мин	60 об/мин
Масса	8 кг	7 кг	8 кг
Масса в упаковке	16 кг	14 кг	16 кг
Размеры в упаковке	540×410×170 мм	540×410×170 мм	540×410×170 мм

Комплект поставки

• Кромкорез.
• Привод (пневматический).
• Полный комплект расширительных кулачков.
• Комплект резцов, включающий 1 резец для торцевания, 1 резец для снятия фаски 30° и 1 резец для снятия фаски 37,5.

Резцы

Стандартные резцы. Резцы для снятия V-фаски. Резцы для снятия J-фаски. Резцы для торцевания. Резцы для внутренней фаски.

* Возможно изготовление специальных резцов под заказ.
